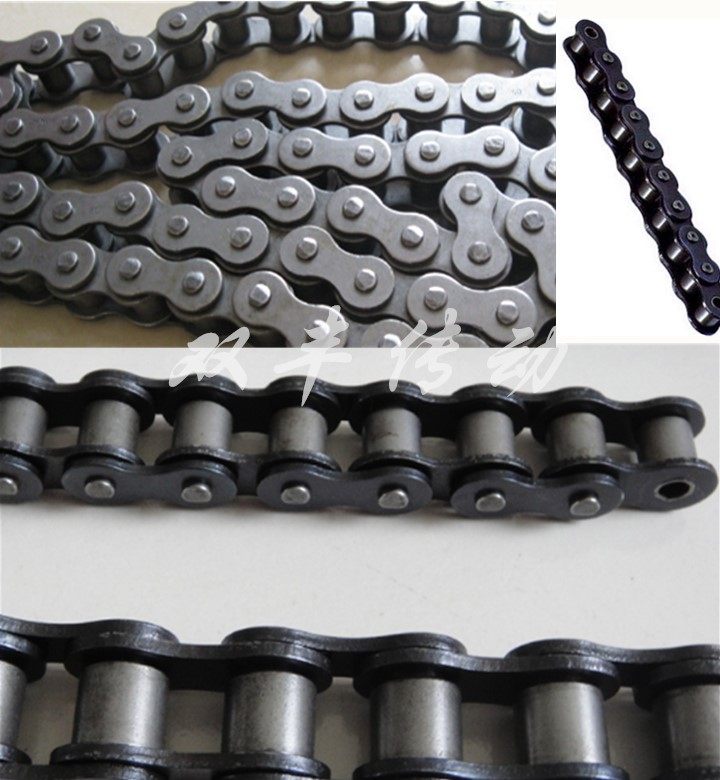

§9-1 概述 1.组成及作业原理：啮合传动2.传动比的核算：i=n1/n2=Z2/Z13.传动特色长处：①均匀速比i精确，无滑动 ; ②结构严密相连，轴上压力Q小; ③传动效率高η=98%; ④承载才能高P=100KW ; ⑤可传递远距离传动 ; ⑥成本低。缺陷：①瞬时传动比不稳定 ;②传动不平稳; ③传动时有噪音、冲击 ; ④对装置粗度要求比较高。§9-2 滚子链的结构及规范9.2.1 滚子链的结构 内链板与套筒、外链板与销轴间均为过盈合作；套筒与销轴、滚子与套筒间均为空隙合作。 滚子链有单排链、双排链、多排链。多排链的承载才能与排数成正比，但由于精度的影响，各排的载荷不易均匀，故排数不宜过多，一般不超越4排。滚子链接头办法9.2.2 滚子链的规范 我国现在运用的滚子链的规范为GB/T 1243—1997，分为A、B两个系列，常用的是A系列。世界上链节距均选用英制单位，我国规范中规则链节距选用米制单位(按转化联络从英制折算成米制)。对应于链节距有不同的链号，用链号乘以25.4/16mm所得的数值即为链节距p(mm)。 滚子链的标记为： 例如：08A—1×88 GB/T1243—1997 表明：A系列、节距12.7mm、单排、88节的滚子链。§9-3 链传动的运动特性 1.链的运动不均匀性当链轮转速为n1、n2时 链节在运动中，作忽上忽下、忽快忽慢的速度改变。这就形成链运动速度的不均匀,作有规则的周期性的动。 主动轮：w1节圆圆周速度：链节进入啮合后链条速度： 链条笔直速度： 作周期性改变 改变状况→刚进入啮合→达极点→退出啮合 行进V Vmin → Vmax → Vmin 对从动轮讲： 瞬时传动比： 即便主动轮角速度W1稳定，而W2随 β、γ而改变，∴it不稳定-----链传动的多边形效应 2.受力剖析⑴ 作业拉力F：⑵ 离心拉力Fc：⑶ 垂度拉力Fy： 紧边拉力 F1=F+Fc+Fy 链条处于拉伸状况， 可视为直线 滚子链传动的规划核算9.4.1 链传动的失效办法和规划核算原则1.首要失效办法： 疲惫损坏 磨损 胶合 拉断2.核算原则： V＞0.6m/s ——疲惫损坏——疲惫寿数 V≤0.6m/s ——拉断 —— 静强度核算常见的失效办法有以下几种：9.4.2 链传动首要参数的挑选1.链节距P和排数Z 尽量选用末节距单排链 高速大功率时，选用末节距多排链2.链轮齿数和传动比 Z2=i·Z1 Z2＜120 α≥120 o,i= ,i=Z-3.53.中心距 a 和链节数Lp9.4.3 链传动的规划核算1.一般规划链传动时的已知条件为： 传动的用处和作业状况，原动机的类型，需求传递的功率，主动轮的转速，传动比以及外廓装置尺度等。 2. 链传动中链条是规范件，因而，链传动的规划核算一般来说包含： 依据作业要求挑选链条的类型、类型、链节距、链节数及排数，挑选链轮的齿数、资料、结构，制作链轮作业图并确认传动的中心距，确认光滑办法等。链传动的首要参数挑选及进程 1、链的节距和排数 核算功率Pca = KA.P (KW) KA——工况系数单排链所能传递的功率 KZ——小链轮齿数系数 KP——多排链系数KL——链长系数选型：由P0、n1 图定链类型A和链节距P 在满意必定功率条件下，P越小越好，高速链特别如此 2、链轮齿数Z1、Z2及i ?Z1过少— 1）传动不均性和动负荷增大； 2）P增大后， 角增大，功率丢失添加，链绕进、出轮磨损加重 3）当P必守时，Z少，D小，圆周力（=2T/D）↑加快轮与链的损坏 Z2过多—外壳尺度大、分量加大；简单脱链 有必要约束齿数，双面约束 为磨损均匀，Z应取与链节数互为质数的奇数 3、链节数与中心距 初选a0一般引荐：初选a0=(30~50P)，amax=80P 算LP（链节数）求中心距a（实践） 4、小链轮孔径dkmax5、轴上压力——Q Q≈1.2Fe 9.4.4 链轮1.链轮的齿形 国标规则了滚子链链轮端面齿形有两种办法：二圆弧齿形(图a)、三圆弧-直线齿形(图b)。常用的为三圆弧-直线 链传动的安置、张紧及光滑9.5.1 安置 两轴线平行；两链轮反转平面应在同一平面内；紧边在上，松边鄙人；尽可能的防止笔直安置。9.5.2 张紧意图：操控垂度办法：调整中心距 加张紧轮 托板 截取链节
